Qu'est-ce qu'un tuyau PTFE tressé en acier inoxydable ?
Le tuyau PTFE tressé en acier inoxydable est un type de tuyau qui combine les propriétés antiadhésives du PTFE avec la résistance et la flexibilité de l'acier inoxydable. Le PTFE, ou polytétrafluoroéthylène, est un fluoropolymère synthétique connu pour ses propriétés antiadhésives et sa résistance aux hautes températures. L'acier inoxydable, quant à lui, offre résistance, durabilité et flexibilité. En combinant ces deux matériaux, le tuyau PTFE tressé en acier inoxydable offre une gamme d'avantages qui le rendent adapté à diverses applications industrielles.
Comment fonctionne un tuyau PTFE tressé en acier inoxydable ?
Le tuyau PTFE tressé en acier inoxydable fonctionne en utilisant un tube intérieur en PTFE entouré d'une couche extérieure tressée en acier inoxydable. Le tube intérieur en PTFE offre une surface antiadhésive qui permet aux matériaux de circuler dans le tuyau avec une friction minimale. La couche extérieure en acier inoxydable offre résistance et flexibilité, tout en protégeant le tube intérieur en PTFE contre les dommages. Cette combinaison de matériaux offre un tuyau à la fois résistant et flexible, avec une excellente résistance chimique et thermique.
Structure de notre tuyau PTFE tressé en acier inoxydable :

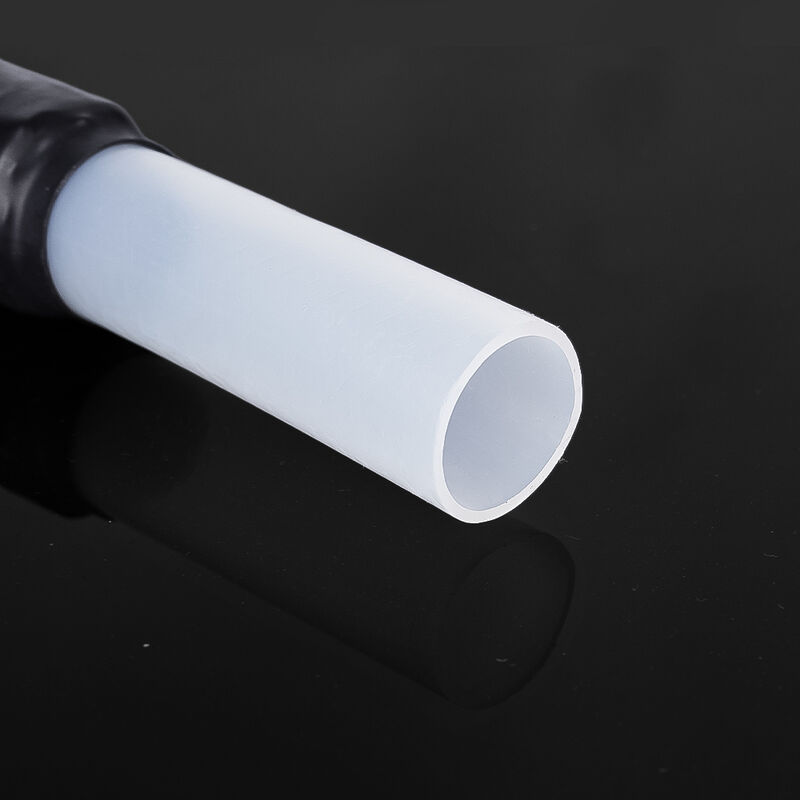

Tube intérieur : PTFE

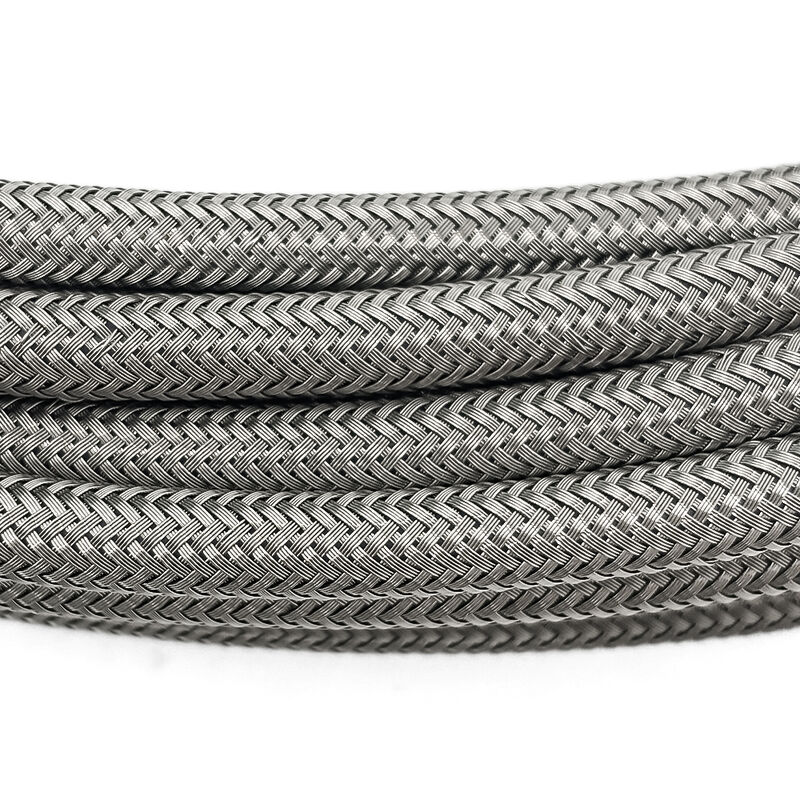

Tube extérieur : tresse de fil d'acier inoxydable 304
Plage de température : -65°C à +260°C
| non | Spécification | ID | OD | Épaisseur | WP | BP | Rayon de courbure min. |
| mm | mm | mm | bar | bar | mm | ||
| 1 | 1/8 | 3,5 | 6,6 | 1 | 320 | 988 | 51 |
| 2 | 3/16 | 4,8 | 7,6 | 0,85 | 242 | 726 | 75 |
| 3 | 1/4 | 6,4 | 9,2 | 0,85 | 210 | 653 | 81 |
| 4 | 5/16 | 8 | 11 | 0,85 | 188 | 587 | 92 |
| 5 | 3/8 | 9,7 | 12,8 | 0,85 | 185 | 556 | 131 |
| 6 | 1/2 | 12,7 | 15,9 | 1 | 106 | 461 | 182 |
| 7 | 5/8 | 16 | 19,2 | 1 | 90 | 382 | 211 |
| 8 | 3/4 | 19 | 22,7 | 1,2 | 78 | 269 | 338 |
| 9 | 7/8 | 22,2 | 26 | 1,2 | 60 | 195 | 421 |
| 10 | 1 | 25 | 29,3 | 1,5 | 40 | 153 | 539 |
| 11 | 2 | 50 | 55,6 | 2 | 30 | 120 | 1015 |

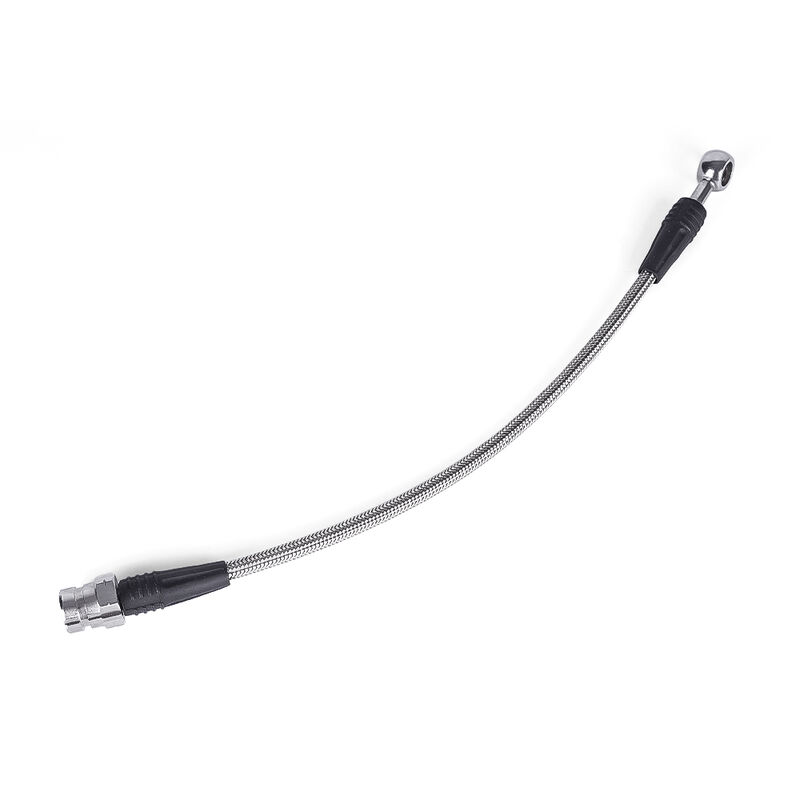

Ensemble de tuyau PTFE
Nous pouvons sertir l'ensemble de tuyau dans notre usine.
Manchon : 00TF0

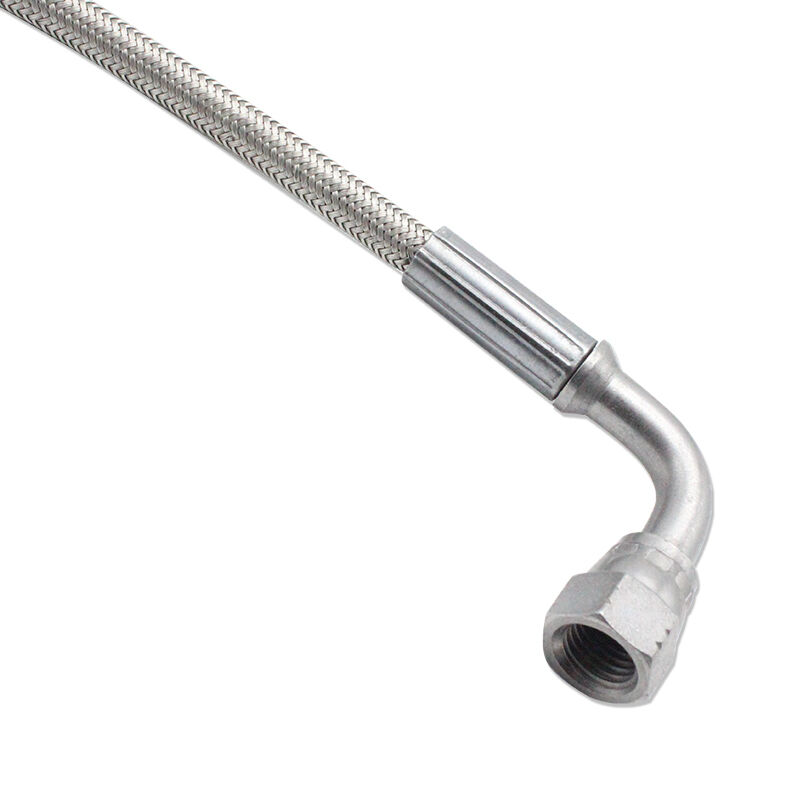

Raccord : Selon la demande des clients. La plupart d'entre eux utilisent un filetage femelle JIC.
Matériau 1 : acier au carbone zingué
Matériau 2 : acier au carbone plaqué nickel
Matériau 3 : SS304 / SS316
