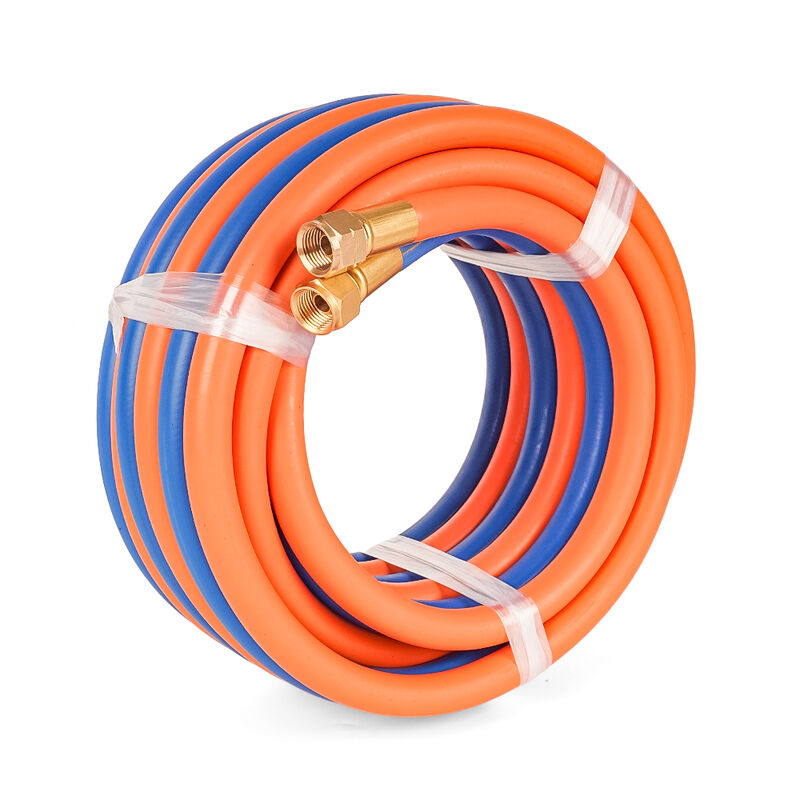

Ensemble de tuyaux de soudage doubles
Présentation du produit
Le tuyau de soudage double PASSION® est conçu pour une distribution sûre et fiable d'oxygène et de gaz GPL dans les applications de soudage, de découpage, de brasage et de fabrication de métaux.
Le tuyau bleu est dédié au service d'oxygène et comporte un tube et un couvercle en caoutchouc EPDM pour une excellente résistance aux intempéries, à l'ozone et à l'abrasion. Le tuyau orange est spécialement conçu pour le transfert de GPL, utilisant une chambre à air 100 % NBR vierge combinée à un revêtement extérieur 100 % EPDM pur pour garantir une résistance exceptionnelle aux gaz combustibles tout en conservant une excellente durabilité en extérieur.
Fabriqué selon les exigences ISO 3821 et ARPM IP-7, chaque tuyau est renforcé par une couche tressée en polyester haute résistance pour des performances de pression stables et une longue durée de vie dans les environnements industriels exigeants.
Convient aux chantiers navals, aux chantiers de construction, aux ateliers de fabrication d'acier, aux installations de maintenance et aux industries de fabrication de métaux.
Caractéristiques et avantages
Conçu pour les applications d'oxygène et de GPL
La construction à deux lignes permet le transport simultané de l'oxygène et des gaz GPL, améliorant ainsi l'efficacité et la sécurité du lieu de travail.
Composé de caoutchouc vierge de qualité supérieure.
- Tuyau d'oxygène : tube EPDM + couvercle EPDM
- Tuyau GPL : tube 100 % NBR vierge + couvercle EPDM 100 % vierge
- Pas de caoutchouc recyclé
- Aucun matériau récupéré
Excellente résistance aux intempéries
Le revêtement extérieur en EPDM offre une résistance supérieure contre :
- Ozone
- Exposition aux UV
- Vieillissement
- Fissuration
- Environnements extérieurs
Renfort haute pression
Une couche de renfort tressée en polyester haute résistance offre :
- Pression de service : 20 bars (300 PSI)
- Pression d'éclatement : 60 bars (900 PSI)
Flexible par temps froid
Maintient la flexibilité de :
-30°C à +80°C
Convient aux opérations de soudage intérieures et extérieures.
Conformité aux normes internationales
Fabriqué conformément à :
- OIN 3821
- ARPMIP-7
- OIN 2398
- OIN 9001
- RoHS
- ATTEINDRE
- CE
Spécifications techniques
| Article |
Spécification |
| Nom du produit |
Tuyau de soudage double |
| Type de gaz |
Oxygène + GPL |
| Matériau du tube (bleu) |
EPDM |
| Matériau de la couverture (bleu) |
EPDM |
| Matériau du tube (orange) |
100% NBR vierge |
| Matériau de la couverture (orange) |
EPDM 100% vierge |
| Renforcement |
Polyester tressé haute résistance |
| Pression de service |
20 bars (300 psi) |
| Pression d'éclatement |
60 bars (900 psi) |
| Plage de température |
-30°C à +80°C |
| Standard |
ISO 3821 / ARPM IP-7 |
| Tailles disponibles |
3/16", 1/4", 5/16" |
| Longueurs standards |
25 pieds, 50 pieds, 100 pieds |
| Longueur personnalisée |
Disponible |
| Couleur |
Bleu et orange (couleurs personnalisées disponibles) |
Applications
Industrie de la construction navale
Utilisé pour les travaux de découpe, de soudage, de réparation et de fabrication dans les chantiers navals.
Chantiers de construction
Idéal pour le montage d'acier, l'installation de pipelines et le soudage structurel.
Ateliers de fabrication de métaux
Convient aux opérations d'oxycoupage et de soudage.
Ateliers d'entretien et de réparation
Fournit un transfert de gaz fiable pour les tâches de maintenance de routine.
Fabrication de structures en acier
Conçu pour les opérations industrielles continues de soudage et de coupage.
Options d'emballage
Emballage personnalisé disponible :
- Emballage enveloppé en bobine
- Film plastique enveloppé
- Emballage en carton
- Emballage en bobine
- Emballage personnalisé de marque privée
Service OEM et ODM
PASSION propose :
- Longueur de tuyau personnalisée
- Couleurs personnalisées
- Impression du logo du client
- Emballage de marque privée
- Fabrication OEM
- Développement ODM
Paramètres techniques :
| Usine 1/4''X50ft résistant à l'usure Grade T Oxy/Acet Twin Tuyau de soudage assemblée |
| Application |
Chantiers navals, industriels, construction, etc. |
| Couleurs des options |
Rouge/Vert, Rouge/Bleu, Bleu/Orange (Personnalisé) |
| Niveau de qualité |
Catégorie R |
| Standard |
EN ISO3821 / RMA IP-7 |
| Certificat |
CE/ROHS |

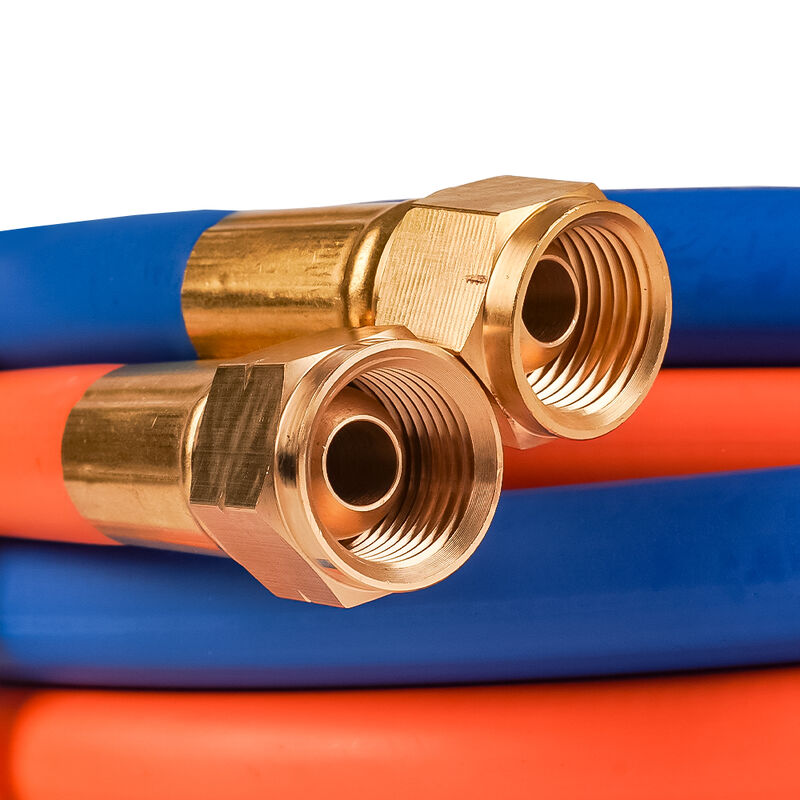

| Connecteurs |
Dents en laiton du système métrique (M16x1,5), appliquées à la Chine continentale
Dents en laiton du système britannique (G3/8-19N), Grande-Bretagne et Hong Kong, etc.
Dents en laiton du système américain (G9/16-18N), Amérique, Moyen-Orient et Amérique du Sud, etc.
Système australien (5/8-18N), Australie, etc. |
| Paramètres spécifiques |
| Numéro de pièce |
IDENTIFIANT |
DO |
PM maximum |
Pression minimale |
Min Bend Raidus |
Poids |
| NON. |
pouce |
mm |
pouce |
mm |
psi |
bar |
psi |
bar |
pouce |
mm |
kg/m |
| PG-05 |
3/16 |
5 |
0,47 |
12 |
300 |
20 |
900 |
60 |
3,78 |
96 |
0,15 |
| PG-06 |
1/4 |
6 |
0,51 |
13 |
300 |
20 |
900 |
60 |
4.09 |
104 |
0,17 |
| PG-08 |
5/16 |
8 |
0,59 |
15 |
300 |
20 |
900 |
60 |
4,72 |
120 |
0,216 |
| PG-10 |
3/8 |
10 |
0,67 |
17 |
3002 |
20 |
900 |
60 |
5h35 |
136 |
0,24 |
Assistance et services :
Notre tuyau de soudage double est soutenu par une équipe de techniciens compétents et expérimentés qui se consacrent à fournir aux clients une assistance et un service techniques.
Notre équipe de techniciens peut aider les clients à sélectionner les produits adaptés à leur application, leur fournir des conseils d'installation et de fonctionnement, et les aider au dépannage et aux réparations.
Nous proposons également des cours de formation pour aider nos clients à tirer le meilleur parti de leur tuyau de soudage double. Ces cours couvrent des sujets tels que la sélection, l'installation, le fonctionnement et la maintenance appropriés des produits.
Pour toute question ou préoccupation, veuillez contacter notre équipe d’assistance technique. Nous sommes là pour vous aider.
Emballage et expédition :
Emballage et expédition de tuyaux de soudage doubles
Les tuyaux de soudage doubles sont emballés et expédiés de différentes manières, en fonction de la quantité et de la taille de la commande. Pour les petites commandes, les tuyaux sont généralement roulés et placés dans des boîtes en carton. Pour les commandes moyennes et importantes, les tuyaux sont généralement emballés et placés sur une palette en bois pour l'expédition.
